今天的数据中心，功率密度、设备分布密度与日俱增，网络机柜、服务器机柜和机架在安装网络布线设施时，能提供安全地、全面地对至关重要的物理架构的保护


一、基于框架结构选择机柜

综合布线柜与的主要机械指标

1、机柜深度

现主流的19英寸标准机柜，有600mm，800mm，950mm，1070mm四个深度可供选择。机柜的深度选择，需要充分考虑您需要安装的设备深度，取其中最深设备的尺寸。在最深设备尺寸的基础上，增加200mm左右，作为预留的走线空间。当然，特殊情况下，您甚至可以选择两台设备背靠背安装在机柜内，增加机柜、机房的空间利用率。为了让您能充分利用机柜深度空间，KEYDAK机柜在设计时，增加了立柱深度方向可调节功能，您可以根据设备实际深度，调整立柱的安装位置。

选择机柜深度时应在设备深度的基础上再加上 200 mm。例如，HP ProLiant DL165 G5 服务器的深度为 26.85 in/682 mm。加上 8in/200 mm则为 34.85 in/882 mm。因此，至少需选择深度为/1000 mm的机柜。

注意：如果要在同一机柜中安装不同型号的设备，在选择机柜深度时，必须以最大深度的设备为准。

2、机柜宽度

标准机柜，又称19英寸标准机柜。按照IEC60297标准尺寸进行生产。严格保证内部安装尺寸满足19英寸要求。800 mm宽的机柜两侧均有 123 mm宽的电缆管理空间，每侧的正面设有矩形孔便于穿线使用，可容纳大量线缆。600 mm宽的网络机柜两侧均有30mm宽的电缆管理空间，侧面设有线缆固线槽，方便线缆固定和整理。

承重能力稳定性

一般而言，设备重量不会对机柜构成问题。如您计划将机柜内全装上存储磁盘系统，则建议您选择服务器机柜，因为这种机柜的承重能力达 1000 kg.
3、机柜高度的选择
机柜的高度，一般会以“U”进行表示。“U”是一种表示服务器外部尺寸的单位，是Unit的缩略语，1U=44.45mm=1.75英寸。也是IEC297系列标准规定的服务器尺寸国际标准。选择机柜的高度时，需要计划并列出所有需要装在机柜内的设备，计算它们的总高度。根据这个总高度，就可以选择您需要多高的机柜。机柜高度要多出20%到30%以备系统扩充。这些空间也改善了设备的通风条件。为了保证您充分利用利用空间，KEYDAK机柜立柱每U安装位置，丝印了编号标示。
二、基于功率和冷却要求选择机柜

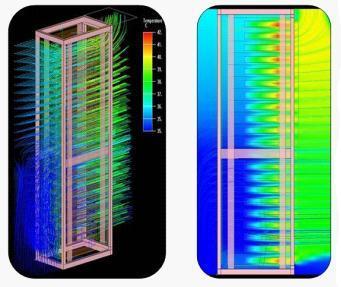

1、散热管理

现代机房大多采用上走线下送风的设计，机柜面对面，背对背的布局。根据(ASHRAE) 数据处理环境散热指南，机房环境应控制在将进气温度维持在 18 – 27oC 的范围之内,要素： 服务器前部需要充足的冷空气, 热空气尽快排出机柜.。效果加强方案：水平及侧挡风板可以防设备排出的热空气返回到进风口。
2、将网络电缆架空安装
网络电缆既可安装在活动地板以下，也可架空安装。如果将网络电缆与电源电缆并排安装，则必须遵循适用的间隔距离要求。
3、防止排出的热气再循环
废热气可能在机柜内外再循环。为避免这种情况，必须用空白配线架或散热填充物将间隙或闲置机架空间填塞起来。为了避免热气在电脑机房中发生再循
环，可使用烟囱和空气回流导管。使热密度散布于整个机柜或电脑机房
不建议将机柜装满高功率密度设备，如刀片服务器。尽可能将高功率密度设备分散到多个机柜中。
避免将 10 个或以上的高热密度机柜安置在同一排。尽量将高热密度机柜分散在多排。利用电缆管理组件，避免机柜中出现气流受阻现象
4、热密度级别和解决方案
